CanadaBRZDOVÉ KOTOUČE
Nadměrné opotřebení.
- Příznaky: Tloušťka kotouče je menší než „minimální tloušťka“.
- Příčina: Kotouče nebyly pravidelně kontrolovány nebo nebyly vyměněny ve správnou dobu.
- Následek: Nízká účinnost, nadměrná hlučnost a vibrace při brzdění.
- Řešení: Proveďte kompletní kontrolu brzdové soustavy a souvisejících součástí. Vyměňte veškeré vadné součásti a namontujte nové kotouče se správným, výrobcem doporučeným utahovacím momentem a pořadím při utahování.

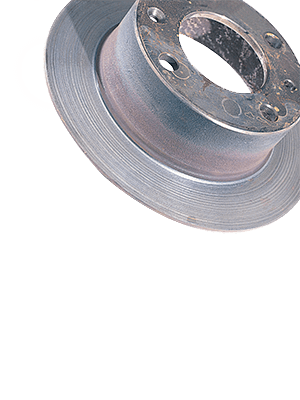

Povrchové rýhy
- Příznaky: Kotouč je silně opotřebený s povrchovými rýhami.
- Příčina: Nadměrné nebo úplné opotřebení brzdových destiček způsobuje kontakt opěrné destičky s brzdovým kotoučem (kov na kov). Výsledkem bude vznik drážek na povrchu kotouče.
- Následek: Prodloužená brzdná dráha nebo velmi slabý brzdný účinek a hluk připomínající broušení.
- Řešení: Vyměňte kotouče a destičky. Zkontrolujte správnou funkčnost indikátoru opotřebení.

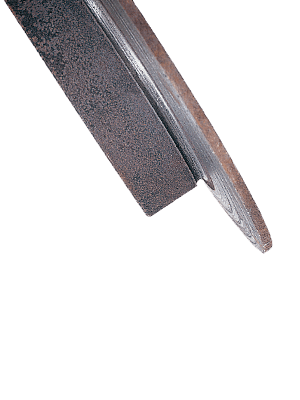

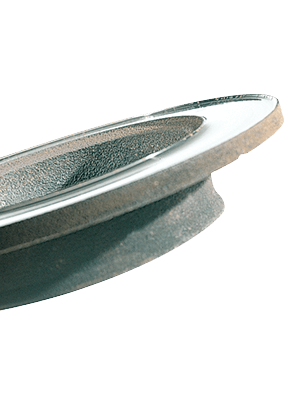

Hluboké rýhy
- Příznaky: Hluboké rýhy mezi osazením a povrchem kotouče.
- Příčina: Nadměrné opotřebení destiček a kotouče může vést k posunutí opěrné destičky ve třmenu. V tomto případě se opěrná destička opotřebené destičky uvolnila ze třmenu a způsobuje rýhy mezi osazením a plochou kotouče.
- Následek: Nižší účinnost brzd s velkým zdvihem pedálu a větší hlučností.
- Řešení: Vyměňte kotouče a destičky. Zkontrolujte třmen a v případě potřeby jej opravte.

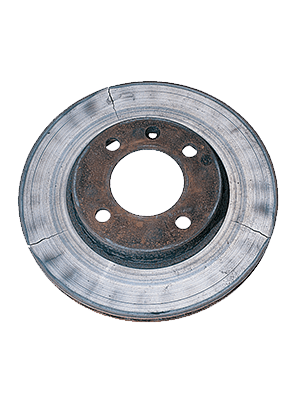

Paprskovité trhliny / modré skvrny
- Příznaky: Paprskovité trhliny / modré skvrny odpovídající odvětrávacím žebrům.
- Příčina: Modré skvrny jsou příznakem vznikajících trhlin způsobených metalurgickými změnami v povrchovém materiálu, které způsobují jeho tvrdnutí a křehnutí. To se běžně stává v případech nadměrného zatížení brzd nad normální meze jmenovitého zatížení. Může to být důsledkem agresivní jízdy, překročení užitečného zatížení nebo intenzivního a neobvyklého brzdění.
- Následek: Snížení účinnosti brzd, hlučnost a vibrace.
- Řešení: Vyměňte kotouče, vyvarujte se nesprávného používání brzd a ke snížení rychlosti vozu častěji používejte brzdění pomocí motoru nebo řazení.

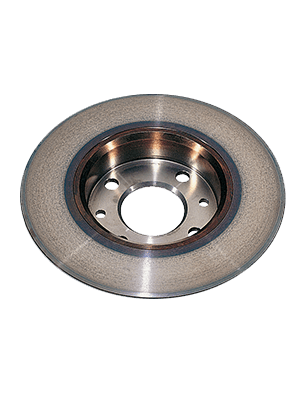

Zbarvení
- Příznaky: Zbarvení různé intenzity a odstínů (modrá, fialová nebo zlatá).
- Příčina: Nesprávné usazení. Při nesprávném usazení dochází na površích se třením k přehřívání. To vede ke vzniku metalurgických změn na třecí ploše.
- Příznaky: Slabá účinnost brzd v důsledku sníženého tření. Může docházet k vibracím, které mohou zkrátit životnost destiček a kotouče.
- Řešení: Vyměňte kotouče a dodržte správný postup usazení, tj. umírněné používání brzd během prvních 200 kilometrů.
Deformace styčné plochy nebo trhliny
- Příznaky: Deformace styčné plochy anebo trhliny kolem montážních otvorů.
- Příčina: Nesprávné pořadí utahování, použití nedostatečného utahovacího momentu.
- Příznaky: Vibrace od začátku brzdění.
- Řešení: Vyměňte kotouče a dodržte správný postup montáže doporučený výrobcem.

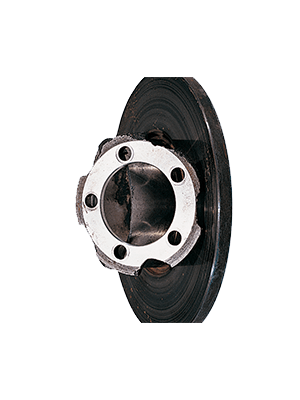

Odtržení nebo deformace náboje
- Příznaky: Odtržení nebo deformace styčné plochy náboje.
- Příčina: Nadměrné utažení a nedodržení výrobcem doporučeného momentu a pořadí při utahování.
- Následek: Úplné selhání brzd, odtržení styčné plochy kotouče.
- Řešení: Proveďte kompletní kontrolu brzdové soustavy a souvisejících součástí. Vyměňte všechny vadné součásti a namontujte nové kotouče.

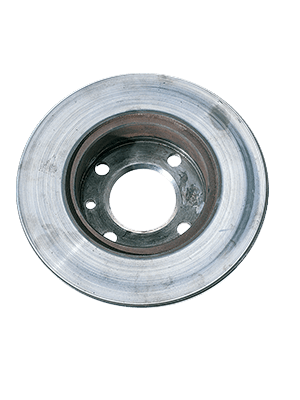

Modré skvrny / tmavší zabarvení
- Příznaky: V některých oblastech na kotouči jsou modrá nebo tmavší místa. Indikace lokálního přehřívání.
- Příčina: Nadměrné házení náboje a nerovnoměrný kontakt destičky a kotouče vytvářejí vibrace, které způsobují místní ohřívání.
- Následek: Neustálý nárůst hlučnosti a vibrací.
- Řešení: Odstraňte házení náboje kola a zajistěte, aby bylo v rámci správných tolerancí.

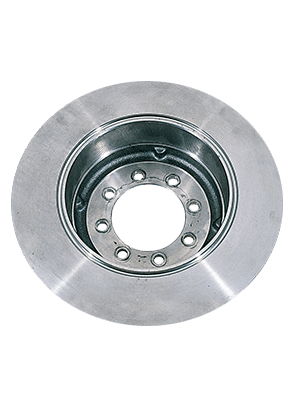

Deformace styčné plochy náboje
- Příznaky: Deformace styčné plochy náboje anebo trhliny v jejím okolí.
- Příčina: Nadměrný utahovací moment dotažení zajišťovacího šroubu.
- Příznaky: Od začátku brzdění dochází k vibracím, které přetrvávají.
- Řešení: Vyměňte kotouče a neutahujte je příliš silným momentem. Polohovací šrouby jsou určeny pouze k nastavení správné polohy kotoučů.

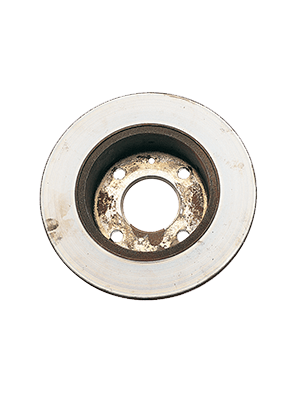

Znečištění nebo koroze
- Příznaky: Povrch náboje je znečištěný nebo zkorodovaný.
- Příčina: Nečistoty na povrchu náboje. To má za následek nesprávné vyrovnání při montáži, které vede k nepravidelnému kontaktu mezi destičkou a povrchem kotouče a k nepravidelnému opotřebení kotouče.
- Příznaky: Odchylky v tloušťce kotouče, které způsobují chvění povrchu kotouče, což má za následek hlučnost a vibrace. Účinek se při používání vozu postupně zvyšuje.
- Řešení: Demontujte kotouč a opatrně vyčistěte povrchy náboje kola a kotouče. Přitom odstraňte korozi a jiné nečistoty. Zkontrolujte, zda opěrná plocha nevykazuje známky deformace nebo poškození.

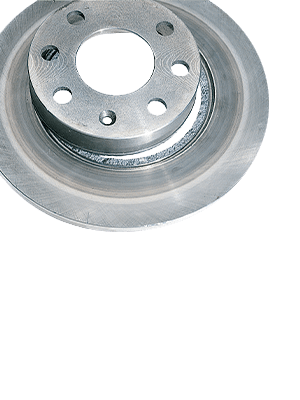

Oddělení osazení kotouče
- Příznaky: Oddělení osazení kotouče od brzdné plochy
- Příčina: Mechanické namáhání v důsledku nesprávného nastavení a špatná montáž nebo poloha třmenu a kotouče. To způsobuje asymetrické opotřebovávání brzdné plochy.
- Příznaky: Hlučnost a vibrace při brzdění s úplným mechanickým selháním po odtržení.
- Řešení: Proveďte kompletní kontrolu brzdové soustavy a souvisejících součástí. Vyměňte veškeré vadné součásti a namontujte nové kotouče s dodržením výrobcem doporučeného utahovací momentu a pořadí při utahování.

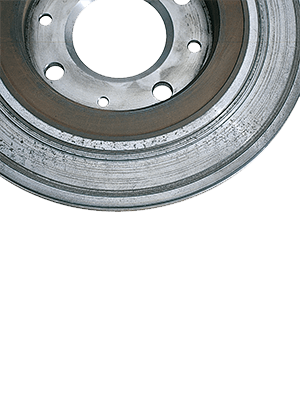

Rýhy na kotouči
- Příznaky: Rýhy na kotouči.
- Příčina: Uvolněné drsné nebo ostré částice, jako jsou nečistoty ze silničního prachu nebo vody. Nebo špatně smíchaný třecí materiál mezi destičkami a kotoučem.
- Příznaky: Snížená účinnost brzd způsobená menším brzdným kontaktním povrchem a hlučnost při brzdění i při normální jízdě.
- Řešení: Namontujte nové destičky a kotouče.
Znečištěný povrch kotouče
- Příznaky: Znečistění povrchu kotouče, lesklé nebo tmavé skvrny.
- Příčina: Nánosy třecího materiálu na povrchu kotouče. K tomu dochází obvykle tehdy, když byly namontovány brzdové destičky nízké kvality.
- Následek: Vibrace, nízká účinnost brzd a „tvrdý“ pedál.
- Řešení: Namontujte brzdové destičky dobré kvality s třecím materiálem vhodným pro danou brzdu a dané vozidlo.

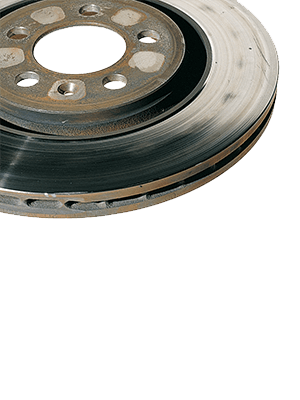

Nerovnoměrné opotřebení
- Příznaky: Nerovnoměrné opotřebení brzdných ploch. Modré skvrny uprostřed brzdné plochy. Možný výskyt trhlin.
- Příčina: Nesprávná montáž třmenu nebo destiček mohla vést k tomu, že jsou destičky v různých úhlech vůči kotouči, takže se každá strana opotřebovává jinou rychlostí. Modré skvrny vznikají silným místním přehříváním.
- Následek: Pozvolný náběh vibrací způsobený přehřátými místy. Pravděpodobné snížení účinnosti brzd.
- Řešení: Zkontrolujte a opravte třmen. Proveďte výměnu destiček.

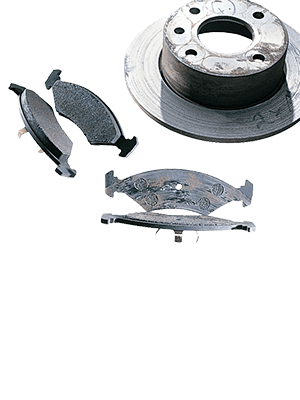

Nerovnoměrné opotřebení brzdových destiček.
- Příznaky: Nerovnoměrné opotřebení brzdových destiček. Velké opotřebení jedné destičky se současným minimálním opotřebením destičky na opačné straně.
- Příčina: Jedna brzdová destička je v trvalém kontaktu s kotoučem. To způsobuje opotřebovávání destičky až na kovovou opěrnou destičku.
- Příznaky: Neustálý hluk připomínající broušení, vibrace a nízký brzdný účinek. Pravděpodobně nevyvážené brzdění, vozidlo táhne na jednu stranu.
- Řešení: Zkontrolujte třmen a případně jej vyměňte nebo opravte. V případě potřeby vyměňte brzdové destičky a kotouče.
